Introdução
       Neste teste vamos comparar a convergência de cada protocolo utilizado.
       Como já foi dito anteriormente, o protocolo OSPF é indicado para redes maiores com um número grande de roteadores, pois possui uma convergência mais rápida que o RIP. Isso se deve ao fato do OSPF trocar informações sobre a tabela instantaneamente e não de uma forma periódica (como o RIP, que troca suas tabelas de rota num tempo previamente determinado).
       É importante lembrar que, para o OSPF, o custo na interface é inversamente proporcional à largura de banda. Isso permite um custo menor em uma largura de banda maior.
       Será fácil observar, também, que a rota de cada protocolo tem um custo diferente e nem sempre o menor caminho é o "melhor caminho".

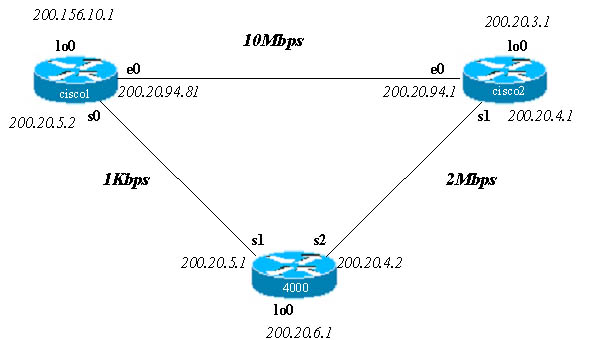

Arquitetura utilizada na rede


Comandos para os roteadores 4000, cisco1 e cisco2

Os comandos para essa nova configuração são praticamente os mesmos que já foram feitos
para os protocolos RIP e OSPF, levando em conta o IP das novas interfaces.

Porém, dois outros comandos surgirão quando estivermos trabalhando com o OSPF:

- ip ospf network point-to-multipoint: permite que tenhamos somente
uma rota para o destino, quando existem várias rotas iguais para a mesma rede.

- bandwidth: especifica a banda da interface. É um parâmetro puramente descritivo,
uma vez que não limita efetivamente a capacidade em kbits/s. Contudo, é um comando
importante para o OSPF, pois força que a interface seja vista como se tivesse a banda configurada.



<4000>#
<4000>#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
<4000>(config)#int s1
<4000>(config-if)#ip ospf network point-to-multipoint
<4000>(config-if)#

<4000>#
<4000>#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
<4000>(config)#int s1
<4000>(config-if)#bandwidth 1000
<4000>(config-if)#

Conclusões

Neste ítem será mostrada a comparação entre os dois protocolos por meio do comando
show ip route.
A partir disso, podemos concluir que quando temos larguras de banda diferentes, o OSPF
escolhe o melhor caminho de acordo com a banda disponível, enquanto o RIP continua
escolhendo o menor caminho, mesmo que este seja o de menor banda.


Para o cisco1 usando o OSPF:
cisco1#
cisco1#sh ip route
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate default
       U - per-user static route, o - ODR

Gateway of last resort is not set

C    200.156.10.0/24 is directly connected, Loopback0
     200.20.94.0/24 is variably subnetted, 2 subnets, 2 masks
C       200.20.94.0/24 is directly connected, Ethernet0
O       200.20.94.1/32 [110/10] via 200.20.94.1, 00:12:38, Ethernet0
     200.20.4.0/32 is subnetted, 2 subnets
O       200.20.4.1 [110/10] via 200.20.94.1, 00:12:38, Ethernet0
O       200.20.4.2 [110/60] via 200.20.94.1, 00:12:38, Ethernet0
     200.20.5.0/24 is variably subnetted, 2 subnets, 2 masks
O       200.20.5.1/32 [110/60] via 200.20.94.1, 00:12:38, Ethernet0
C       200.20.5.0/24 is directly connected, Serial0
     200.20.6.0/32 is subnetted, 1 subnets
O       200.20.6.1 [110/61] via 200.20.94.1, 00:12:38, Ethernet0
     200.20.3.0/32 is subnetted, 1 subnets
O       200.20.3.1 [110/11] via 200.20.94.1, 00:12:38, Ethernet0
cisco1#

Para o cisco1 usando o RIP:
cisco1#
cisco1#sh ip route
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate default
       U - per-user static route, o - ODR

Gateway of last resort is not set

C    200.156.10.0/24 is directly connected, Loopback0
C    200.20.94.0/24 is directly connected, Ethernet0
R    200.20.4.0/24 [120/1] via 200.20.94.1, 00:00:05, Ethernet0
                   [120/1] via 200.20.5.1, 00:00:00, Serial0
C    200.20.5.0/24 is directly connected, Serial0
R    200.20.6.0/24 [120/1] via 200.20.5.1, 00:00:00, Serial0
R    200.20.3.0/24 [120/1] via 200.20.94.1, 00:00:05, Ethernet0
cisco1#


Para o cisco2 usando o OSPF:
cisco2#sh ip route
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate default
       U - per-user static route, o - ODR

Gateway of last resort is not set

     200.156.10.0/32 is subnetted, 1 subnets
O       200.156.10.1 [110/11] via 200.20.94.81, 00:13:16, Ethernet0
     200.20.94.0/24 is variably subnetted, 2 subnets, 2 masks
C       200.20.94.0/24 is directly connected, Ethernet0
O       200.20.94.81/32 [110/10] via 200.20.94.81, 00:13:16, Ethernet0
     200.20.4.0/24 is variably subnetted, 2 subnets, 2 masks
C       200.20.4.0/24 is directly connected, Serial1
O       200.20.4.2/32 [110/50] via 200.20.4.2, 00:13:16, Serial1
     200.20.5.0/32 is subnetted, 2 subnets
O       200.20.5.1 [110/50] via 200.20.4.2, 00:13:16, Serial1
O       200.20.5.2 [110/10] via 200.20.94.81, 00:13:16, Ethernet0
     200.20.6.0/32 is subnetted, 1 subnets
O       200.20.6.1 [110/51] via 200.20.4.2, 00:13:16, Serial1
C    200.20.3.0/24 is directly connected, Loopback0
cisco2#


Para o cisco2 usando o RIP:
cisco2#
cisco2#sh ip route
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate default
       U - per-user static route, o - ODR

Gateway of last resort is not set

R    200.156.10.0/24 [120/1] via 200.20.94.81, 00:00:00, Ethernet0
C    200.20.94.0/24 is directly connected, Ethernet0
C    200.20.4.0/24 is directly connected, Serial1
R    200.20.5.0/24 [120/1] via 200.20.94.81, 00:00:00, Ethernet0
                   [120/1] via 200.20.4.2, 00:00:04, Serial1
R    200.20.6.0/24 [120/1] via 200.20.4.2, 00:00:04, Serial1
C    200.20.3.0/24 is directly connected, Loopback0
cisco2#


Para o cisco 4000 usando o OSPF:
<4000>#
<4000>#sh ip route
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate default
       U - per-user static route, o - ODR

Gateway of last resort is not set

     200.20.4.0/24 is variably subnetted, 2 subnets, 2 masks
C       200.20.4.0/24 is directly connected, Serial2
O       200.20.4.1/32 [110/50] via 200.20.4.1, 00:13:32, Serial2
     200.20.5.0/24 is variably subnetted, 2 subnets, 2 masks
C       200.20.5.0/24 is directly connected, Serial1
O       200.20.5.2/32 [110/60] via 200.20.4.1, 00:13:32, Serial2
C    200.20.6.0/24 is directly connected, Loopback0
     200.20.3.0/32 is subnetted, 1 subnets
O       200.20.3.1 [110/51] via 200.20.4.1, 00:13:32, Serial2
     200.156.10.0/32 is subnetted, 1 subnets
O       200.156.10.1 [110/61] via 200.20.4.1, 00:13:32, Serial2
     200.20.94.0/32 is subnetted, 2 subnets
O       200.20.94.1 [110/50] via 200.20.4.1, 00:13:32, Serial2
O       200.20.94.81 [110/60] via 200.20.4.1, 00:13:32, Serial2
<4000>#


Para o cisco 4000 usando o RIP:
<4000>#
<4000>#sh ip route
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate default
       U - per-user static route, o - ODR

Gateway of last resort is not set

C    200.20.4.0/24 is directly connected, Serial2
C    200.20.5.0/24 is directly connected, Serial1
C    200.20.6.0/24 is directly connected, Loopback0
R    200.20.3.0/24 [120/1] via 200.20.4.1, 00:00:16, Serial2
R    200.156.10.0/24 [120/1] via 200.20.5.2, 00:00:00, Serial1
R    200.20.94.0/24 [120/1] via 200.20.4.1, 00:00:16, Serial2
                    [120/1] via 200.20.5.2, 00:00:00, Serial1
<4000>#
