Experimento 3

Configuração de IP Multicast entre-redes e transmissão de arquivo multimidia utilizando WMS, WMP, SDR, VIC e RAT.



  • Introdução
    • Este experimento verificará o funcionamento do IP Multicast entre-redes .

    De acordo com o que já foi descrito sobre IP Multicast serão verificadas as características do funcionamento da rede com suporte a IP Multicast.

    Neste experimento utilizamos os programas Windows Media Services, Windows Media Player, Session Directory (SDR), Video Conference Tool (VIC), Robust Audio Tool (RAT) para transmissão de conteúdo Multimida via Multicast.

    Este experimento tem como objetivos: - verificar a funcionalidade do Multicast entre roteadores;

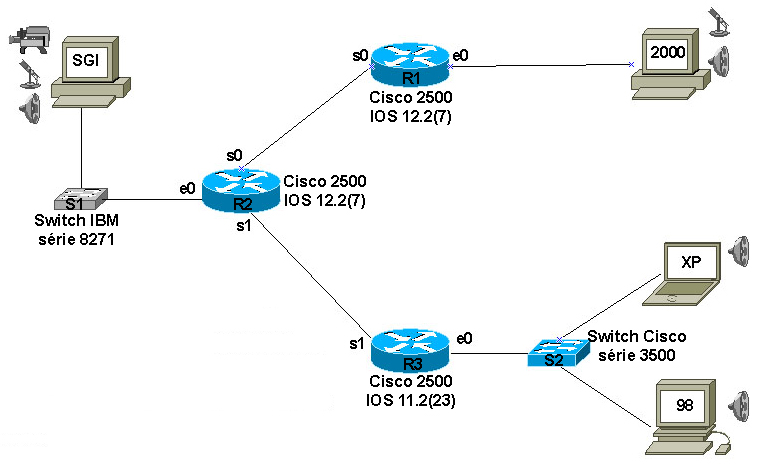

  • Arquitetura utilizada na rede

  • Configuração dos equipamentos
    • Para a Silicon Graphics:

Esta estação irá transmitir/receber áudio e somente transmitir vídeo.

O SDR deve ser configurado para capturar as imagens da câmera e disponibilizá-las para
      transmissão:

      • Iniciar o SDR, a partir do diretório que contive-lo executar o comando: ./sdr

      • Clicar em New / Create advertised session

      • Acrescentar nome e descrição da session, selecionar as midias a serem utilizadas
      • Clicar em Create



O VIC e o RAT deverão ser direcionados para os arquivos transmitidos:

      • Iniciar o VIC, a partir do diretório que contive-lo executar o comando:
        ./vic ipmulticastdotransmissor/porta
      • Iniciar o RAT, a partir do diretório que contive-lo executar o comando:
        ./rat ipmulticastdotransmissor/porta






Para o computador com sistema operacional Windows 2000:

Para que este PC opere como servidor, o serviço Windows Media Services deve ser
      inicializado. Deve então ser criada uma estação Multicast para prover o conteúdo a ser
      distribuído, obedecendo a seguinte sequência:

      • Determinar o vídeo a ser utilizado, com a extensão asf;

      • Iniciar o Windows Media Administrator no menu
        Start / Programs / Adminstative Tools / Windows Media;
      • Clicar em Multicast Station;

      • Clicar em Stations e selecionar New...;

      • Acrescentar nome e descrição da Station. Selecionar Multicast only;

      • Acrescentar Program Name e Stream Name. Marcar as duas caixas disponíveis;

      • Selecionar Advanced Streaming Format (.asf) File;

      • Especificar a URL referente ao arquivo;

      • Especificar o caminho para o arquivo .asf dentro do servidor;

      • Criar o arquivo de extensão .nsc;

      • Especificar a URL referente ao arquivo criado;

      • Clicar em Next e Finish.



      O SDR tabmbém pode ser utilizado como servidor, obedecendo a seguinte sequência:
      • Iniciar o SDR no menu Start / Programs / Mbone Tools
      • Clicar em New / Create advertised session

      • Acrescentar nome e descrição da session
      • Selecionar o tipo de session
      • Determinar o horário de início e término da session
      • Determinar o alcance da transmissão
      • Selecionar as midias a serem utilizadas
      • Acrescentar a pessoa a ser contatada
      • Determinar os parâmetros de segurança
      • Clicar em Accept



      Para que este PC opere com VIC e RAT, ambos deverão ser direcionados para os arquivos
      transmitidos:

      • Iniciar o VIC, a partir do diretório que contive-lo executar o comando:
        vic ipmulticastdotransmissor/porta
      • Iniciar o RAT, a partir do diretório que contive-lo executar o comando:
        rat ipmulticastdotransmissor/porta





Para o computador com o Windows XP, que será apenas cliente:

O Windows Media Player deve ser configurado para visualizar o vídeo direcionando-o
      para o arquivo da estação.

      • Iniciar o Windows Media Player no menu Start / Programs / Windows Media Player

      • Clicar em File / Open URL

      • Acrescentar http://ipdamaquinatransmissora/arquivo.nsc



      O VIC e o RAT deverão ser direcionados para os arquivos transmitidos:

      • Iniciar o VIC, a partir do diretório que contive-lo executar o comando:
        vic ipmulticastdotransmissor/porta
      • Iniciar o RAT, a partir do diretório que contive-lo executar o comando:
        rat ipmulticastdotransmissor/porta





Para o roteador:


      • Habilitar roteamento Multicast em todos os roteadores:

     #conf t
     #ip multicast-routing



      • Configurar cada interface participante com o protocolo de roteamento PIM:

     #conf t
     #interface ethernet 0

 Quando utilizado PIM Sparse-Dense Mode é colocado na interface
          #ip pim sparse-dense-mode

Quando utilizado PIM Dense Mode é colocado na interface
          #ip pim dense-mode

Quando utilizado PIM Sparse Mode é colocado
no roteador
            #ip pim rp-address endereçodoRP
na interface
            #ip pim sparse-mode
  • Conclusões

      • A transmissão de vídeo e voz foi realizada com sucesso em todos os programas que foram utilizados.
Utilizando o Microsoft Network Monitor é possível capturar os pacotes de Multicast que trafegam pela placa de rede.




      • Neste experimento também verificamos parêmetros relacionados ao IGMP:


	#show ip igmp interface

	Este comando nos mostra as interfaces que possuem o IGMP habilitado, bem como ...


	#show ip igmp neighbors

	Este comando nos mostra os roteadores vizinhos que possuem o mesmo protocolo habilitado ...

	Colocar outros comandos ...
