Experimento 1

Configuração do protocolo IPv6 em um segmento de rede, sem utilização de protocolos de roteamento.

Objetivos
Arquitetura utilizada na rede
Configuração dos equipamentos
Conclusões

Objetivos

Para este experimento utilizamos somente equipamentos com suporte ao protocolo IPv6 (roteadores e estações). Configuramos todas as interfaces dos roteadores e das estações Linux com endereços de rede IPv6. As estações também possuem endereços IPv4, pois é uma limitação do sistema operacional onde só é possível configurar endereços IPv6 se também existir endereços IPv4.

Verificaremos os seguintes itens:

· Configuração das interfaces de todos os roteadores;

· Configuração de uma rota default em cada roteador para substituição dos protocolos de roteamento;

· Conectividade entre os roteadores e estações;

· Resultados das tabelas de rotas IPv6 nos roteadores.

TOPO

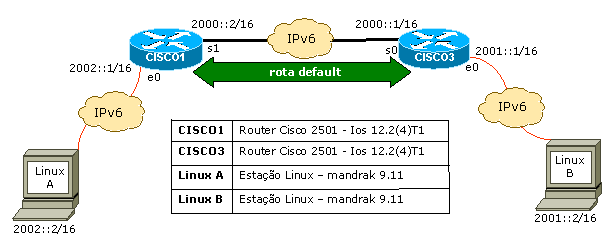

Arquitetura utilizada na rede

TOPO

Configuração dos equipamentos

               Comandos para os roteadores CISCO1 e CISCO3

·                Habilitando o roteamento IPv6:

CISCO1#

CISCO1#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

CISCO1(config)#ipv6 unicast-routing

CISCO1(config)#

·                Configuração de endereço IPv6 global-unicast numa interface serial:

CISCO3#

CISCO3#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

CISCO3(config)#interface serial [n^o da interface]

CISCO3(config-if)#ipv6 enable

CISCO3(config-if)#ipv6 address [endereço IPv6*] [prefixo de rede**]

CISCO3(config-if)#clock rate [Banda***]

CISCO3(config-if)#

Obs:

* - refere-se a notação do endereço a ser configurado – xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx:xxxx – onde “x” são algarismos hexadecimais divididos em 8 grupos de 4 cada separado por “:” – Ex: 2000::1 (note que os grupos somente formados por zeros podem ser simplificados).

** - refere-se ao no de bits que fazem parte do prefixo de rede – Ex: 2000::1/16 (os 16 primeiros bits deste endereço “2000” referem-se a rede e o restante (112 bits) indicam a interface “::1”.

*** - refere-se a taxa de transmissão de bits utilizada nesta interface (geralmente entre 16000 bits/s até 2000000 bits/s).

·                Configuração de endereço IPv6 global-unicast numa interface ethernet:

CISCO3#

CISCO3#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

CISCO3(config)#interface ethernet [n^o da interface]

CISCO3(config)#ipv6 enable

CISCO3(config-if)#ipv6 address [endereço IPv6] [prefixo de rede]

CISCO3(config-if)#

·                Configuração de uma rota default:

CISCO1#configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

CISCO1(config)#ipv6 route  ::/0 [interface de saída*]

CISCO1(config-if)#

Obs:

* - refere-se a interface pela qual o roteador comunica-se com seu ISP – Internet Service Provider , pode ser colocado a interface, Ex: serial 1, ou o endereço da interface do próximo roteador, Ex: 2000::1.

SHOW RUNNING-CONFIG

· Este comando é utilizado para verificar a configuração do roteador. Observar se a interface está UP/DOWN, quais os endereços IPv6 de cada interface e a rota default.

Resultados CISCO1

CISCO1#show running-config

Building configuration...

Current configuration : 587 bytes

version 12.2

service timestamps debug uptime

service timestamps log uptime

no service password-encryption

hostname CISCO1

enable secret 5 $1$53N9$VIUVRghlRRihc/1yd2Q9r1

enable password cisco

ip subnet-zero

ipv6 unicast-routing

interface Ethernet0

 no ip address

 ipv6 address 2002::1/16

 ipv6 enable

interface Serial0

 no ip address

 shutdown

 no fair-queue

interface Serial1

 no ip address

 ipv6 address 2000::2/16

 ipv6 enable

ip classless

ip http server

ip pim bidir-enable

ipv6 route ::/0 2000::1

line con 0

 password cisco

line aux 0

line vty 0 4

end

Resultados CISCO3

CISCO3#show running-config

Building configuration...

Current configuration : 598 bytes

version 12.2

service timestamps debug uptime

service timestamps log uptime

no service password-encryption

hostname CISCO3

enable secret 5 $1$KNqz$FJlrixXvAm.bMEfz5y0m7.

enable password cisco

ip subnet-zero

ipv6 unicast-routing

interface Ethernet0

 no ip address

 ipv6 address 2001::1/16

 ipv6 enable

interface Serial0

 no ip address

 ipv6 address 2000::1/16

 ipv6 enable

 clockrate 2000000

interface Serial1

 no ip address

 shutdown

ip classless

ip http server

ip pim bidir-enable

ipv6 route ::/0 2000::2

line con 0

 password cisco

line aux 0

line vty 0 4

 login

end

TOPO

Conclusões

Neste item serão apresentados três comandos fundamentais para que possamos tirar as conclusões a respeito do correto funcionamento de nossa rede de testes. São eles os comandos ping6 (que verifica a conectividade da rede IPv6), traceroute6 (que mostra por quais roteadores um pacote enviado passa até alcançar seu destino) e o show ipv6 route (que apresenta a tabela de rotas de cada roteador).

PING6

Verifica a conectividade entre a estação Linux A (de onde é executado o program a ping6) e a estação Linux B. O programa ping6 envia um pacote ICMP com 64 bytes de dados para o endereço indicado (neste caso 2002::2 – endereço IPv6 do Linux A) e aguarda o retorno do mesmo, calculando o tempo gasto para execução desta tarefa.

[root@linuxA bruno]# ping6 -c 5 2001::2

PING 2001::2(2001::2) 56 data bytes

64 bytes from 2001::2: icmp_seq=1 ttl=62 time=7.88 ms

64 bytes from 2001::2: icmp_seq=2 ttl=62 time=7.15 ms

64 bytes from 2001::2: icmp_seq=3 ttl=62 time=7.25 ms

64 bytes from 2001::2: icmp_seq=4 ttl=62 time=7.09 ms

64 bytes from 2001::2: icmp_seq=5 ttl=62 time=6.98 ms

--- 2001::2 ping statistics ---

5 packets transmitted, 5 received, 0% packet loss, time 4044ms

rtt min/avg/max/mdev = 6.986/7.274/7.880/0.323 ms

Verifica a conectividade entre a estação Linux B e a estação Linux A.

[root@linuxB aua]# ping6 -c 5 2002::2

PING 2002::2(2002::2) 56 data bytes

64 bytes from 2002::2: icmp_seq=1 ttl=62 time=8.08 ms

64 bytes from 2002::2: icmp_seq=2 ttl=62 time=6.94 ms

64 bytes from 2002::2: icmp_seq=3 ttl=62 time=7.05 ms

64 bytes from 2002::2: icmp_seq=4 ttl=62 time=7.04 ms

64 bytes from 2002::2: icmp_seq=5 ttl=62 time=6.92 ms

--- 2002::2 ping statistics ---

5 packets transmitted, 5 received, 0% packet loss, time 4042ms

rtt min/avg/max/mdev = 6.924/7.208/8.082/0.452 ms

TRACEROUTE6

Mostra o caminho percorrido da estação Linux A até alcançar o destino, a estação Linux B. Podemos verificar que o pacote enviado do Linux A para o Linux B passa por 2002::1 - roteador CISCO1, interface ethernet 0, passa por 2000::1 - roteador CISCO3, interface serial 0, e alcança seu destino ao chegar em 2001::2 – estação Linux B.

[root@linuxA bruno]# traceroute6 2001::2

traceroute to 2001::2 (2001::2) from 2002::2, 30 hops max, 16 byte packets

1 2002::1 (2002::1) 2.983 ms 2.537 ms *

2 2000::1 (2000::1) 6.019 ms 27.437 ms *

3 2001::2 (2001::2) 7.284 ms 7 ms 6.963 ms

Mostra o caminho percorrido da estação Linux B até alcançar o destino, a estação Linux A. Podemos verificar que o pacote enviado do Linux B para o Linux A passa por 2001::1 - roteador CISCO3, interface ethernet 0, passa por 2000::2 - roteador CISCO1, interface serial 1, e alcança seu destino ao chegar em 2002::2 – estação Linux A.

[root@linuxB aua]# traceroute6 2002::2

traceroute to 2002::2 (2002::2) from 2001::2, 30 hops max, 16 byte packets

1 2001::1 (2001::1) 2.748 ms 2.63 ms *

2 2000::2 (2000::2) 7.256 ms 6.29 ms *

3 2002::2 (2002::2) 7.696 ms 7.061 ms 6.914 ms

SHOW IPV6 ROUTE

CISCO1 - Podemos verificar na tabela de rotas IPv6 do roteador CISCO1, que existem 3 tipos de rotas L, C, S. As rotas L (locais) são as rotas configuradas manualmente nas interfaces ou aquelas autoconfiguradas pelo protocolo IPv6. Por exemplo, as rotas para 2000::2/128 (1)-(endereço da interface serial 1) e 2002::1/128 (3)-(endereço da interface ethernet 0) são rotas do tipo “L” configuradas manualmente e são aprendidas pelas proprias interfaces. Já as rotas FE80::/10 (5)-(prefixo de endereço link local) e FF00::/8 (6)-(prefixo de endereço multicast) são rotas do tipo “L” configuradas automaticamente pelo protocolo. Essas rotas são necessárias para configurar equipamentos que não estão possuem endereços, para reconhecimento de vizinhos e reconhecimento de grupos multicast. As rotas do tipo “C” para 2000::/16 (2) e 2002::/16 (4) são de redes diretamente conectadas e aprendidas respectivamente através das interfaces serial 1 e ethernet 0. A rota do tipo “S” para ::/0 (7) é uma rota default, isto é, indica o roteador para qual todos os pacotes enviados para redes que ele não conhece devem ser enviadas, neste caso para 2000::1 (endereço da rede 2000::/16 – diretamente conectada), entrada (2) da tabela de rotas.

CISCO1#show ipv6 route

IPv6 Routing Table - 7 entries

Codes: C - Connected, L - Local, S - Static, R - RIP, B - BGP

Timers: Uptime/Expires

L 2000::2/128 [0/0]

via ::, Serial1, 00:22:07/never (1)

C   2000::/16 [0/0]

via ::, Serial1, 00:22:10/never (2)

L 2002::1/128 [0/0]

     via ::, Ethernet0, 00:15:02/never        (3)

C 2002::/16 [0/0]

via ::, Ethernet0, 00:15:05/never (4)

L FE80::/10 [0/0]

via ::, Null0, 00:35:09/never (5)

L FF00::/8 [0/0]

via ::, Null0, 00:35:09/never (6)

S ::/0 [1/0]

     via 2000::1, Null, 00:22:10/never        (7)

CISCO3 – Verificamos que a tabela de rotas é bem semelhante a tabela do CISCO1, as diferenças se devem somente aos endereços das interfaces e a rota default.

CISCO3#show ipv6 route

IPv6 Routing Table - 7 entries

Codes: C - Connected, L - Local, S - Static, R - RIP, B - BGP

Timers: Uptime/Expires

L   2000::1/128 [0/0]

     via ::, Serial0, 00:26:38/never

C   2000::/16 [0/0]

     via ::, Serial0, 00:26:41/never

L   2001::1/128 [0/0]

     via ::, Ethernet0, 00:22:22/never

C   2001::/16 [0/0]

     via ::, Ethernet0, 00:22:25/never

L   FE80::/10 [0/0]

     via ::, Null0, 00:53:33/never

L   FF00::/8 [0/0]

     via ::, Null0, 00:53:33/never

S   ::/0 [1/0]

     via 2000::2, Null, 00:26:41/never
